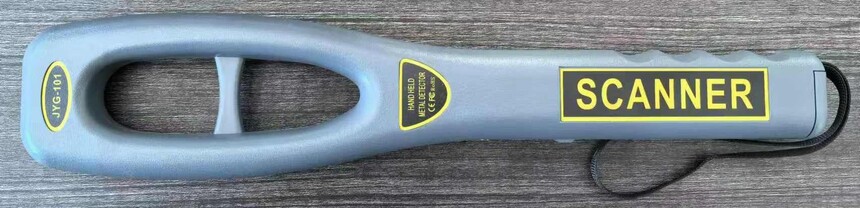

JYG-101手持式金属探测器

使 用 说 明 书

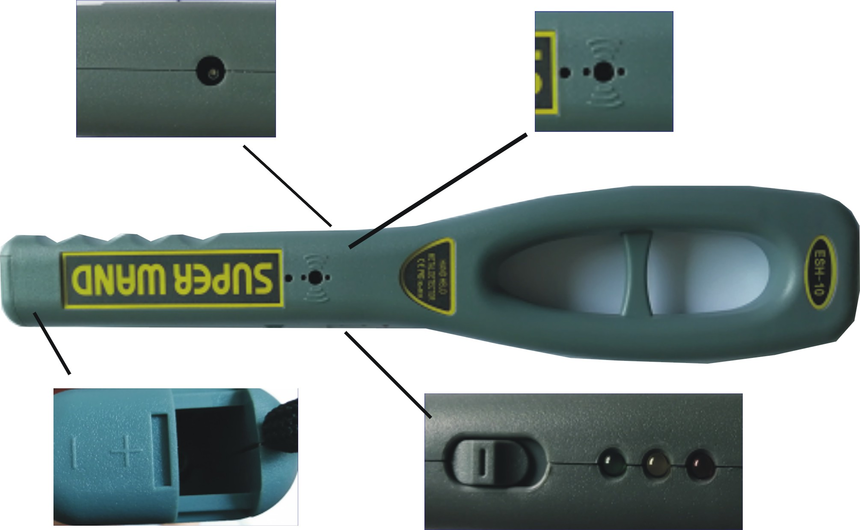

一.  示意图:

1．指示灯（红色为报警指示、黄色为欠压指示、绿色为电源指示）、

2．三档开关（依次为声音、关机、震动）

3．电池盖

4.灵敏度调节孔

5．蜂鸣器发声孔

6. 环形探测感应区

7. 充电插座

二.  用途:

1. 机场、车站、码头、学校电子探测检查

2. 海关、公安、边防、保卫部门安全检查

3. 医药、食品商业系统质量检查

4. 重要场所、运动场、游乐场安全检查

5. 贵金属检测，如金银首饰厂、铜矿五金厂

三.  探测距离：

1. 大头针         35—65mm

2. 六四式手枪     160mm

3. 六寸匕首       170mm

4. 直径铁钉       30mm

5. 钢球           100mm

四.  特点：

1. 高灵敏度手持式金属探测器。

2. 外表美观、使用简单、方便，无需调整。

3. 9V电池降至7V左右，探测距离不变。

4. 用电省，可连续工作20个小时以上。

5. 电池用完时，有自动连续的报警声、且有黄灯欠压指示。

6. 有开机、关机声音提示功能。

7. 有外接充电插孔（充电器自备）。

8. 有声光、振动切换开关

五. 装换电池：

1. 用大拇指在凹槽内向后退即可打开电池后盖。

2. 按电池盖板上正、负极符号装入6F22（9V）电池。

3. 盖上电池盖向前推紧。

注：电池自备或厂家代购。

六. 使用方法：

1. 向前推打开电源开关‘2’，听到“嗒”声，表示电源已接通，同时绿灯亮，即此时为声音报警功能。如无声音表示未装电池或电池接触不良，如连续不停发声，表示电池欠压、不能再用，应换新电池。

2. 开机发声停止后，即可进行高灵敏度探测，手握手柄‘4’将探测面‘6’在被测物周围探扫，有金属物时即发出报警声，同时，绿灯变为红灯；停止探扫，报警声即停，红灯变为绿灯。

七．灵敏度调整：

1. 如探测距离达不到规定要求或灵敏度过高以至引起不稳定或对人体无金属探扫也发出声音时，应进行灵敏度调整。

2. 用一把小的一字螺丝刀从探测器手柄上的小孔‘4’伸进去顺时针旋转，调至发声，再逆时针旋转调至刚不发声后再逆时针旋转半圈，至灵敏度满足要求为止。

八.   注意事项：

1. 用后勿忘关断电源。

2. 长期不用应关机取出电池。

3. 探头固定对着金属物时不发声音，只是在扫过金属物时才发出声音。

4. 充电时，请关闭电源开关‘2’。

5. 充电器电压：交流9V; 直流10V。（充电器自配）

九．技术参数：

功    率：270毫瓦

工作频率：22千赫兹

工作电流：<50毫安

工作电压： 7—9伏

工作温度： -5℃—55℃

净    重：350克

尺    寸：39（长）*84（宽）*42(厚)cm
